싱크, 소스

PLC 등의 장비에서 입출력 접점 (Digital Input / Output) 은 크게 싱크(Sink) 타입과 소스(Source)타입이 있다. 싱크는 입출력 접점으로 전류가 들어가는 것을 의미하고, 소스는 입출력 접점으로 전류가 나오는 것을 의미한다

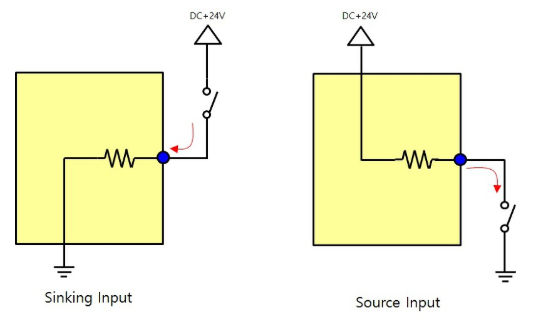

싱크와 소스 타입의 입력 접점은 다음 그림과 같다. 어떤 제품의 입력 접점들은 보통 소스와 싱크 타입으로 모두 사용할 수 있는 경우도 있다.

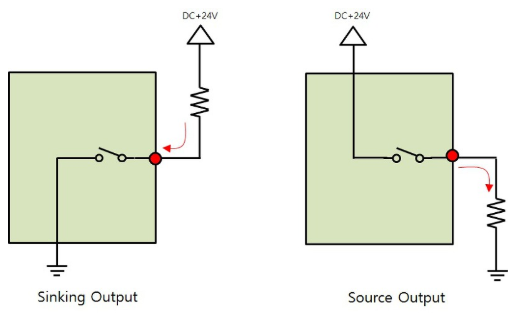

싱크와 소스 타입의 출력 접점은 다음그림과 같다.  릴레이 출력 접점은 결선에 따라 싱크와 소스 모두 사용할 수 있지만, 트랜지시터 출력 접점은 싱크와 소스 모두 사용할 수 있는 경우도 가끔 있지만 대부분 둘 중 하나만 지원한다.

입력과 출력 접점을 연결할 때는 서로 반대되는 타입을 사용해야 한다. 즉 소스출력에는 싱크 입력을 연결해야 하고,

싱크출력에는 소스 입력을 연결해야 한다.

싱크타입 입력 접점과 소스 타입 출력 접점을 연결하는 결선은 다음과 같다. 소스타입 출력 접점에서 전류가 나와서 싱크 타입 입력 접점에서 전류가 들어간다.

어떤 제품에서는 소스/싱크 대신 PNP / NPN 타입으로 표기하기도 한다.
