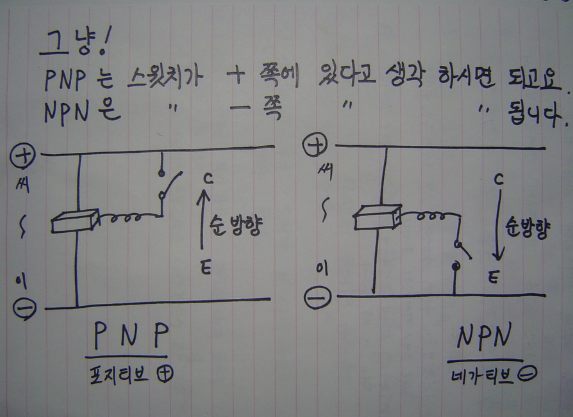

PNP와 NPN차이점

PNP형은 베이스에  " - " 를 걸어주게 되면(에미터보다 낮은 전압) 전류는 E → C로 흐르게 됩니다.

NPN형은 베이스에 " + "를 걸어주게 되면(에미터보다 높은 전압) 전류는 C → E로 흐르게 됩니다.

즉, 베이스에 에미터보다 높은 전압을 걸어 주므로 작동되고 안되고의 차이점

NPN(싱크) 타입 PLC는

INPUT CARD - 입력카드의 COM 단자에는 24V(+) 전원이 입력됩니다. MELSEC QX40(16점)을 채택합니다.
OUTPUT CARD - 출력카드의 COM 단자에는 0V 전원이 입력됩니다. QY40P(16점), QY41P(32점), QY42P(64점)

PNP(소스) 타입 PLC는

INPUT CARD - 입력카드의 COM 단자에는 0V 전원이 입력됩니다. QX80(16점)을 채택합니다.
OUTPUT CARD - 출력카드의 COM 단자에는 24V(+)전원이 입력됩니다. QY80P(16점), QY81P(32점),QY82P(64점)...
